如何保证测温仪的准确使用

浏览数:694     发表时间:2020-02-25

为了防控疫情,各个公共场所都配备了必要的测温设备,开启了对相关人员的体温监测工作。红外额温计、红外耳温计等是常见的体温监测设备。




温度计的准确测量对准确筛选发烧病人起到至关重要的作用。温度要是测不准,不但不能发挥应有的作用,反而会添乱,造成恐慌。


首先大家需要了解的是,人体温度分为体温和体表温度。


体温:是指肺部动脉、食道末端、膀胱、耳道、口腔、直肠或腋下温度。

体表温度:是指皮肤表面温度。


而判断人是否发烧,看的是体温,而不是体表温度。





用于体温测量的温度计可以分为两大类:

接触式温度计非接触式温度计


01


接触式温度计


包括玻璃体温计医用电子体温计,需要跟人的肉体接触,经过5-10分钟的热传导时间,才能得到准确的读数。


这两种体温计是目前市面上测量最准确的体温计,最大允许误差仅为:

  • 玻璃体温计:(-0.15~0.1)℃

  • 医用电子体温计:±(0.1~0.2)℃


02


非接触式温度计

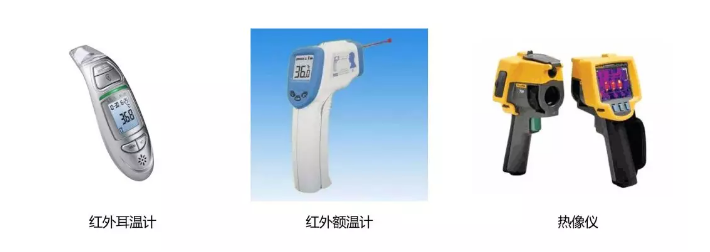

测量准确度要低于接触式温度计,主要包括红外耳温计红外额温计红外筛检仪热像仪等。


非接触式温度计按照准确度排序的话:


红外耳温计>红外额温计、小部分热像仪>红外筛检仪、部分热像仪


在这次防控疫情工作中使用最多的就是红外额温计,红外筛检仪还有热像仪。原因是它们的测量速度快,使用方便,效率高。


但是红外温度计对环境要求较高,若使用不当,就容易出现偏差。


例如红外温度计要求的使用环境为(16~35)℃,而当前是冬季,室内外温差较大。倘若小区门卫室室温20℃,对外来访客进行体温检测,一测很有可能体温就低于35℃。因此在高速公路的收费站,都要求提前关掉空调,摇下车窗,让车内外温度温差变小,减小测量误差。此外,测量对象有没有刘海,擦没擦面霜都会造成测量误差。最后是测量距离,按照说明书的距离或者(3~5)厘米都没问题,紧贴着额头,反而会测不准。


在这些非接触式温度计中,只有红外耳温计测量的是体温,其他测量的是皮肤温度和人体表面温度。通过设置报警温度进行初筛,然后再利用红外耳温计或者玻璃体温计、医用电子体温计进行二次测量确认,就能准确测量体温了。对于误差较大的温度计,送到计量部门进行检定或者校准后,就能放心的使用了。



温度计的准确测量对准确筛选发烧病人

起到至关重要的作用

不同温度计的计量校准

需要参照不同的国家标准


01


玻璃体温计的国家检定规程要求:

  • 使用二等标准铂电阻温度计及配套电测设备作为标准器,

  • 电测设备不低于0.02级,

  • 分辨率不低于0.1mΩ,

  • 恒温槽在(30~45)℃范围内均匀性不大于0.01℃,稳定性不大于0.01℃/10min,

  • 水三相点装置用于提供标准铂电阻温度计的水三相点电阻值。


医用电子体温计的国家检定规程同样要求:

  • 二等标准铂电阻温度计,

  • 相对误差不大于50ppm的电测设备,

  • 恒温槽在(0~50)℃范围内均匀性不大于0.02℃,

  • 稳定性不大于0.02℃/10min,

  • 水三相点装置。


针对以上两种温度计的检定,福禄克公司可提供:

  • 5626/5628标准铂电阻,

  • 1502/1529测温仪,

  • 7321恒温槽,

  • 9210水三相点自动复现保存装置,

  • 5901B-G水三相点瓶。


02


红外耳温计由于利用了非接触法测量原理,比接触测温法复杂,因此需要特殊的设备。需要将发射率不低于0.999的黑体空腔至于恒温槽中来提供恒温环境。

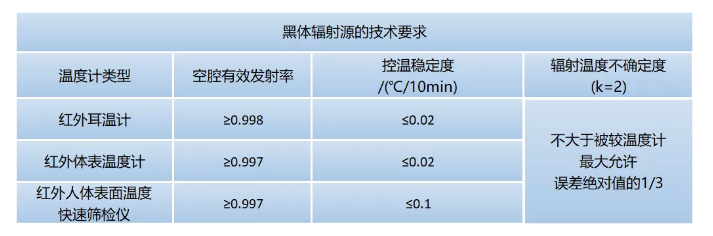

红外额温计和其他各种用于人体表面温度快速筛检的仪器则可以参照《测量人体温度的红外温度计校准规范》,其中对温度源的技术要求为:



针对以上这些红外温度计,福禄克可提供7008-IR恒温槽及2033锥形黑体腔提供恒温环境,发射率高达0.9997(加光阑后达到0.99997),配以5626/5628标准铂电阻温度计及1529/1594测温仪组成完整的红外温度计校准方案。


03


红外热像仪则是一种快速,大面积的进行热点监测的利器, 可以帮助工作人员快速找到被测区域的热点,热像仪的视场面积较大,因此热像仪的校准除了要校准其显示温度的准确度,还需要校准视场内不同区域的测温一致性。


若使用传统的黑体辐射源,则需要调整黑体源或热像仪的位置,使辐射源中心分别成像于热像仪显示器的各个区域,需要调整并测量9次。

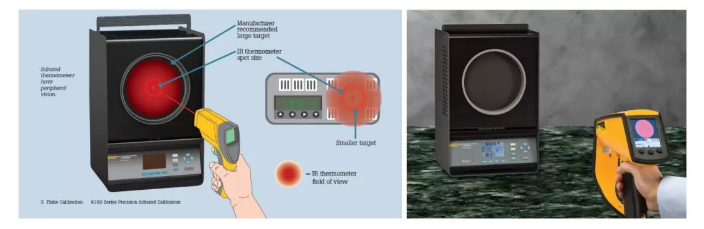

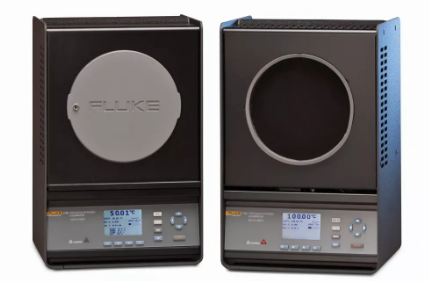

而福禄克的418X大面源红外温度校准器可用于快速校准热像仪的测温一致性,一次成像即可完成测量,快速高效。

418X的优势在于:

  1. 超大目标靶面,152mm直径

  2. 发射率可调整修正范围为0.9~1.0

  3. 最佳稳定性±0.05℃;最佳均匀性±0.1℃(127mm直径范围内)


福禄克产品为您的红外温度计、热像仪的准确测量提供可靠保障。
